Comprendre les plaques d'infos tronçonneuse ?

On déchiffre les infos tronçonneuses ?

Nous allons vous aider à déchiffrer les gravures sur vos guides de tronçonneuses. Ainsi pour pourrez acheter plus facilement votre chaîne et guide de tronçonneuse Kerwood !

Voici un exemple. Cette sérigraphie se trouve sur le guide d'une tronçonneuse Stihl.
Votre guide fait 35 cm. 14"
Votre chaîne se compose de 50 maillons.
Le pas est de 3/8 P. P se retrouve sous d'autres désignations comme : Picco-Mini, Hobby, Low Pro..
La jauge est de 1,1 mm. 0,043"
3005 000 3909. Référence du fabricant.
A droite, la chaîne Kerwood qui correspond à la lecture de cette plaque.

Vous souhaitez changer votre chaîne de tronçonneuse... Cliquez ici !

• Ci-dessous un exemple de plaque pour Husqvarna.
Pas : 3/8LP - Jauge : 1,3 mm - Nombre maillons : 40 - Longueur du guide : 25 cm.

• Ci-dessous un exemple de plaque d'un guide oregon pour Husqvarna.
Pas : 3/8 - Jauge : 1,5 mm - Nombre maillons : 68 - Longueur du guide : 45 cm.

• Ci-dessous un exemple de plaque pour Stihl.
Pas : 3/8 - Jauge : 1,6 mm - Nombre maillons : 66 - Longueur du guide : 45 cm.

• Ci-dessous un exemple de plaque pour Echo.

Pas : 325 - Jauge : 1,5 mm - Nombre maillons : 72 - Longueur du guide : 45 cm.

• Ci-dessous un exemple de plaque pour Stihl.

Pas : 1/4 - Jauge : 1,1 mm - Nombre maillons : 56 - Longueur du guide : 25 cm.

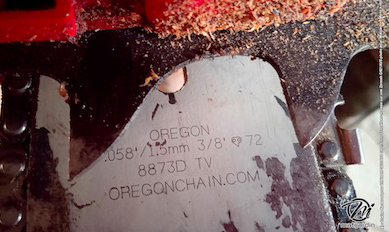

• Ci-dessous un exemple de plaque de guide Orégon.
Vous pouvez noté que l'information sur la jauge est de 1,5 mm. Cette valeur est aussi exprimée, ici en pouce : 0,58".
Le pas est un 3/8" et le nombre de maillons est de 72.

Pour rappel :

• Les différents pas :

1/4 pouce : 6,35 mm
0.325 pouce : 8,25 mm
3/8 pouce : 9,32 mm
3/8 LP pouce : 9,32 mm. LP pour Low Profil ou encore Picco. La petite soeur de la 3/8.
0.404 pouce : 10,26 mm

Ci-dessous un p'tit tuto pour retrouver le pas de votre tronçonneuse facilement.

• Les différentes jauge :

1,1 mm / .043"
1,3 mm / .050"
1,5 mm / .058"
1,6 mm / .063"

De plus en plus de fabricants inscrivent les données nécessaires au choix de la chaîne directement sur le guide. Chaque fabricant possède ses propres caractéristiques. Il est conseillé de se référer à la documentation fournie avec la tronçonneuse.

... Allez, à plus, pour d'autres infos pratiques !
L'équipe Matijardin.
