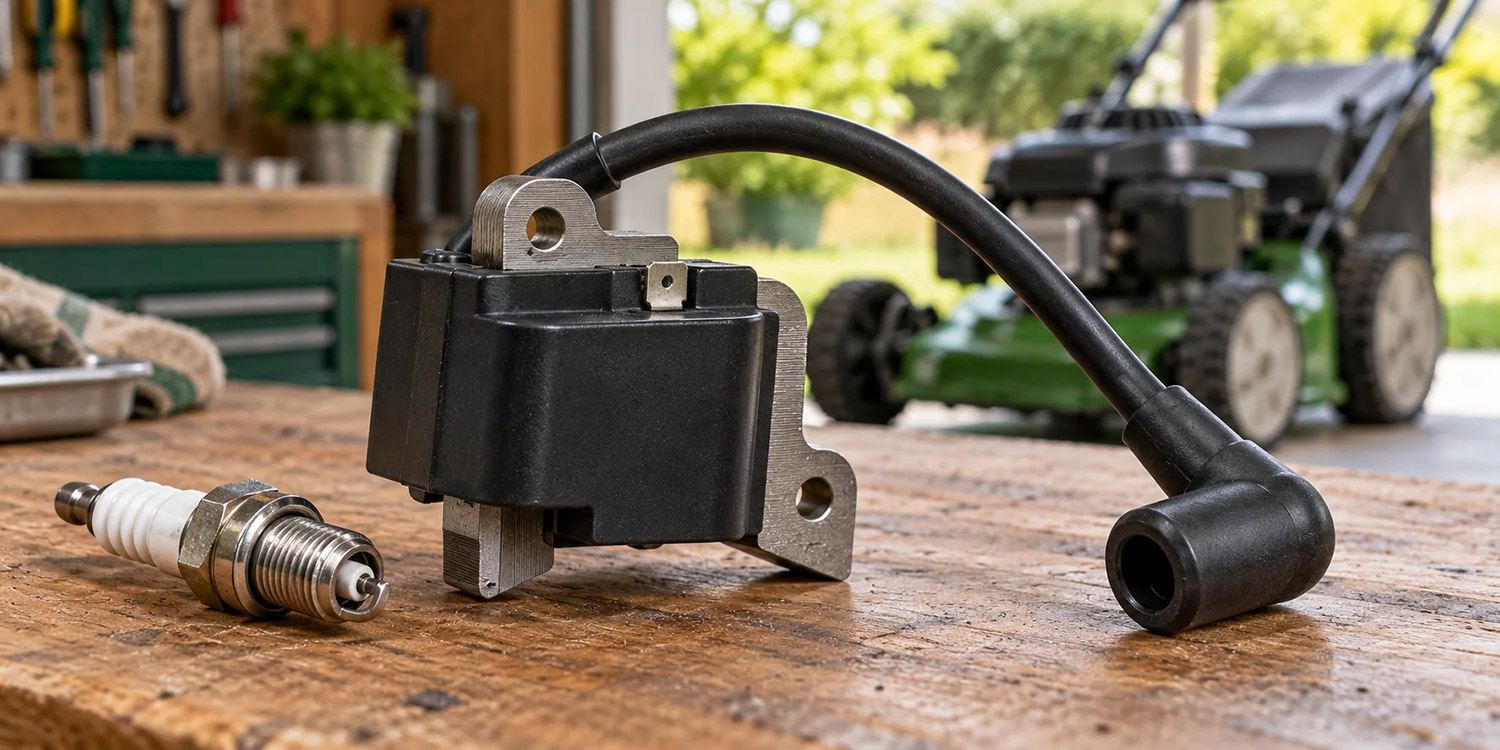

Bobine d'allumage en motoculture : symptômes, test et remplacement
MIEUX COMPRENDRE L’ALLUMAGE POUR RÉPARER VOTRE MACHINE
Votre tondeuse thermique refuse de démarrer ? Votre tronçonneuse cale et ne repart qu’après une pause ? Vous vous demandez si la bobine d’allumage est HS ? Cette pièce participe à la production de l’étincelle, mais une difficulté de démarrage ne suffit pas à la mettre en cause. Avant de la remplacer, prenez le temps de vérifier l’allumage et d’identifier votre moteur. Matijardin vous aide à comprendre les symptômes, les limites des tests et les points à comparer pour choisir une bobine compatible.
1. À QUOI SERT LA BOBINE D’ALLUMAGE ?

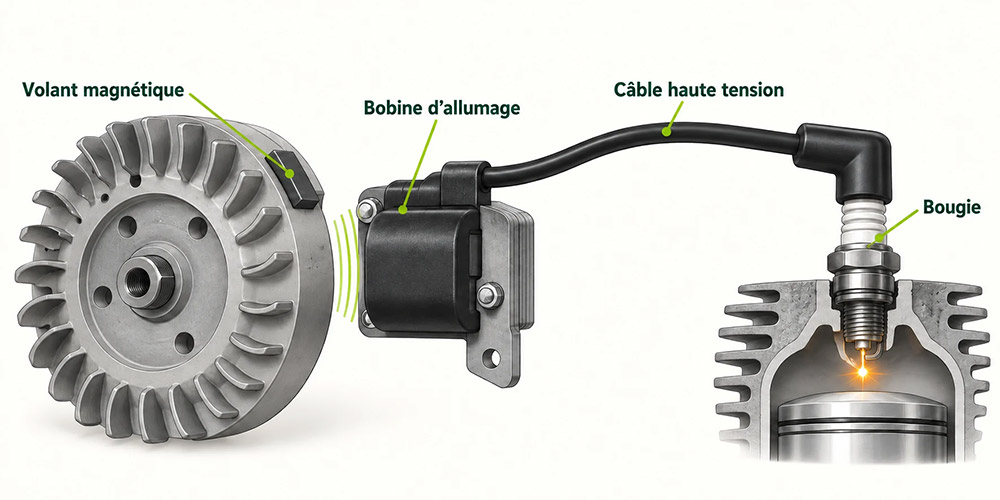

Sur de nombreux petits moteurs thermiques, le passage des aimants du volant magnétique devant la bobine permet de produire l’énergie nécessaire à l’allumage. Une haute tension est transmise à la bougie par le câble et son capuchon. L’étincelle à la bougie déclenche alors la combustion du mélange air-carburant dans le cylindre.
La bobine d’allumage fournit la haute tension ; la bougie produit l’étincelle dans la chambre de combustion ; le capuchon antiparasite assure la liaison avec la bougie. Sur les systèmes électroniques, une partie de la commande d’allumage peut être intégrée à la bobine. D’autres montages, notamment anciens, comportent des éléments séparés : identifiez le système avant de commander.
Quelle machine est concernée ? Ce guide concerne les moteurs thermiques à allumage par étincelle des tondeuses, autoportées, tronçonneuses, débroussailleuses, taille-haies et motoculteurs. Une machine électrique ou à batterie n’utilise pas cette bobine d’allumage. Les moteurs diesel relèvent d’un autre système d’allumage du carburant.
2. QUELS SYMPTÔMES PEUVENT FAIRE SUSPECTER UNE BOBINE HS ?
Un moteur qui ne démarre pas n’a pas forcément une bobine défectueuse. Sur une tronçonneuse, une bougie en mauvais état, un carburant inadapté, une commande sur arrêt ou un moteur noyé peuvent aussi expliquer le problème. Notez d’abord les circonstances : panne à froid, après plusieurs minutes, après un choc ou juste après une intervention.
| Ce que vous observez | Pièces et contrôles à examiner |
|---|---|
| Le moteur tourne au lanceur ou au démarreur, mais ne part pas. | Côté allumage : bougie, antiparasite, câble haute tension et bobine. Contrôlez la bougie puis la présence de décharges au testeur. Côté carburant : filtre à essence, durites et carburateur ; vérifiez aussi la qualité du carburant et la position du starter. |
| Aucune décharge n’est détectée avec le testeur. | Examinez le câble haute tension, l’antiparasite, la bobine, l’interrupteur d’arrêt et son fil. Un fil pincé ou dénudé peut mettre l’allumage à la masse. Sur une autoportée, les contacteurs de sécurité et le faisceau font aussi partie du contrôle. Sur un ancien allumage à rupteur, vérifiez également le rupteur et le condensateur. |
| La machine cale à chaud puis redémarre après refroidissement. | Comparez le contrôle d’allumage à froid et au moment de la panne : bobine, bougie ou antiparasite peuvent présenter un défaut à chaud. Si les décharges restent présentes, examinez la mise à l’air du réservoir, le filtre à essence, les durites et le carburateur. Le circuit de carburant peut aussi être perturbé par la chaleur. |
| Le moteur présente des ratés ou fonctionne irrégulièrement. | Contrôlez la bougie et son écartement, l’emboîtement de l’antiparasite, le câble haute tension et les connexions de la bobine. Examinez aussi le filtre à air, le filtre à essence, les durites et le carburateur : un défaut d’alimentation ou une prise d’air peut provoquer des ratés comparables. |
Pour élargir la recherche sur une tondeuse, consultez aussi notre guide des pannes les plus fréquentes.
3. COMMENT TESTER L’ALLUMAGE AVANT DE CHANGER LA BOBINE ?
Avant les contrôles : travaillez moteur arrêté et refroidi pour l’inspection et le montage du matériel. Déconnectez le fil de bougie et, si la notice le demande, la batterie de démarrage. Pour un essai d’allumage, suivez ensuite la procédure du fabricant du moteur et du testeur. Restez éloigné des pièces mobiles et du carburant ; ne tenez jamais le fil haute tension ou la bougie à la main pendant l’essai.
Commencez par les vérifications accessibles
- La mise en route : vérifiez la position de la commande marche/arrêt et les conditions de démarrage indiquées dans la notice.
- La bougie : examinez son état et vérifiez que sa référence et son écartement correspondent au moteur. Retrouvez nos bougies d’allumage pour la motoculture si son remplacement est nécessaire.
- Les liaisons visibles : recherchez un capuchon mal emboîté, un fil abîmé ou une connexion desserrée, sans démonter au-delà de vos compétences. Notre catégorie antiparasites, connecteurs et clés à bougie regroupe ces accessoires.
Utilisez un testeur d’étincelle adapté
Notre testeur d’allumage pour bougie se monte en série entre le câble de la bobine et la bougie. Moteur arrêté, débranchez l’antiparasite de la bougie, intercalez le testeur et assurez-vous que les raccordements sont correctement emboîtés. Placez l’appareil et son câble à l’écart des pièces chaudes ou mobiles, puis effectuez l’essai selon les consignes de la machine. La lampe du testeur clignote au passage des décharges.
Si la machine s’arrête à chaud, observez si les clignotements disparaissent au moment de la coupure. Ce contrôle renseigne sur le passage des impulsions d’allumage ; il ne mesure pas la qualité de l’étincelle dans le cylindre. Une bougie défectueuse reste donc à examiner, même lorsque la lampe clignote.
En l’absence de décharge, faites contrôler aussi le circuit d’arrêt et le câblage avant de condamner la bobine. Ne neutralisez pas les sécurités pour utiliser la machine.

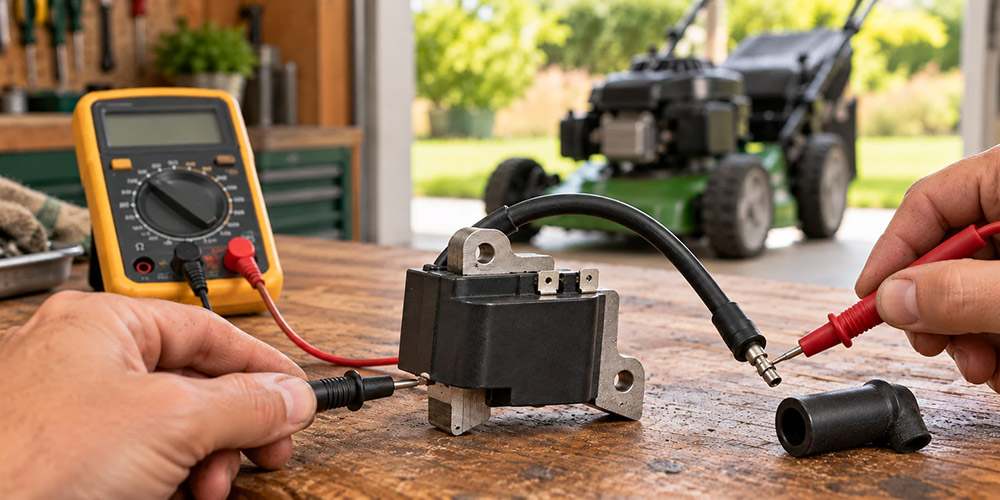

Contrôler la bobine au multimètre en quatre étapes
Le multimètre mesure la résistance électrique en ohms (Ω). Travaillez moteur arrêté et refroidi, avec la bobine débranchée du faisceau et sans alimentation.
- Réglez l’appareil : cordon noir sur COM, rouge sur VΩ, sélecteur sur Ω. Choisissez le calibre automatique ou, sur un appareil manuel, commencez par 200 Ω pour le primaire et 20 kΩ pour le secondaire ; augmentez le calibre si nécessaire.
- Mesurez le primaire : sur une bobine classique à bornes accessibles, placez les pointes entre l’entrée du primaire et son retour, ou le noyau métallique si ce retour y est relié. Sa résistance est faible : tenez compte de celle des cordons.
- Mesurez le secondaire : touchez le contact métallique du câble haute tension avec une pointe et le retour du secondaire avec l’autre : noyau métallique ou borne identifiée selon le modèle. Retirez l’antiparasite seulement s’il est démontable et si la mesure est prévue sans lui.
- Comparez le résultat : utilisez la plage de résistance propre à la référence testée. Si l’écran affiche OL ou ∞, vérifiez les contacts et le calibre avant de conclure à une coupure. Une faible résistance au primaire ne signifie pas, à elle seule, un court-circuit.
Pour les modules électroniques : la cosse STOP n’est pas forcément une borne de primaire. Suivez la méthode propre au module ; sans valeurs de contrôle, privilégiez le testeur d’allumage. Une résistance conforme à froid n’exclut pas un défaut à chaud. Comparez toujours des mesures réalisées avec ou sans antiparasite dans les mêmes conditions.
4. COMMENT CHOISIR UNE BOBINE D’ALLUMAGE COMPATIBLE ?
Une fois le diagnostic établi, réunissez les informations d’identification avant de comparer les pièces. La marque de la tondeuse ne suffit pas toujours : son moteur peut provenir d’un autre fabricant. Un nom de gamme, une puissance ou une photo ne remplacent pas les références complètes.
- Identifiez la machine et le moteur : relevez les modèles, les numéros de série et les indications complémentaires présentes. Pour un moteur Briggs & Stratton, recherchez notamment le modèle, le type et le code. Chez Honda, relevez le modèle et le numéro de série du moteur.
- Recherchez la référence de la bobine : photographiez les marquages encore lisibles et consultez la nomenclature du moteur si vous l’avez. Distinguez la référence d’origine de la référence commerciale du vendeur.

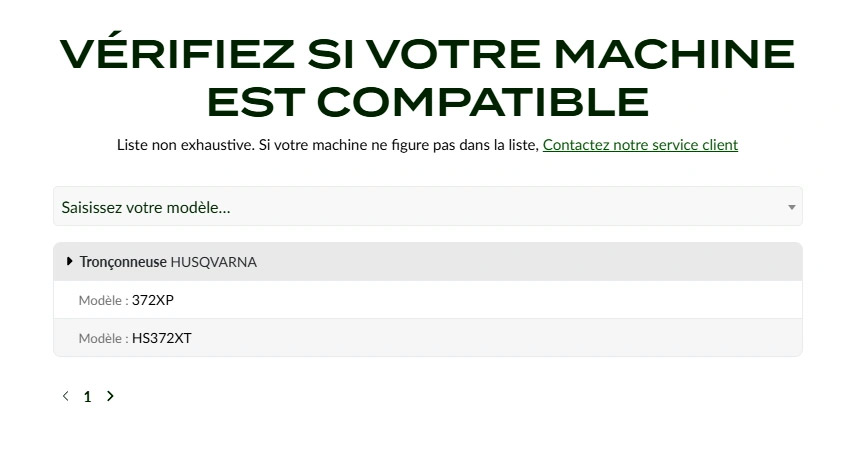

- Consultez les compatibilités listées sur chaque pièce : sur la fiche Matijardin, comparez votre modèle exact avec la liste des machines ou moteurs indiqués, y compris les variantes et les éventuelles restrictions de numéro de série ou de fabrication.
- Comparez aussi le montage : entraxe, trous de fixation, forme du noyau, connectique, câble et capuchon sont des points de contrôle complémentaires. Une ressemblance ou un entraxe identique ne prouvent pas, seuls, la compatibilité.
Retrouvez les pièces adaptées avec notre module de recherche

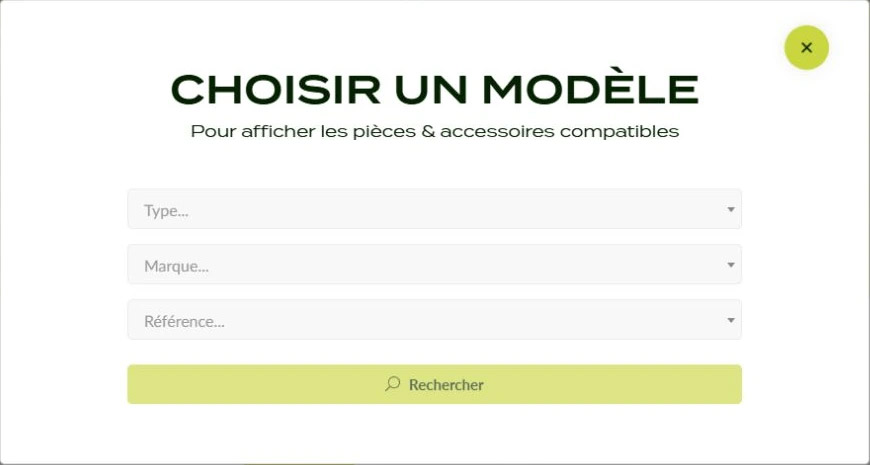

Sur la page d’accueil Matijardin, utilisez « Ajouter mon équipement » ou la rubrique « Trouvez la pièce adaptée à votre machine ». Sélectionnez le type d’équipement, la marque puis la référence de votre modèle, et lancez la recherche pour afficher les pièces compatibles répertoriées. Ouvrez ensuite la fiche de la bobine pour vérifier ses références et ses compatibilités détaillées.
Avant de valider votre panier : vérifiez la liste de compatibilités de la pièce, les références d’origine et les indications de version. Conservez les inscriptions complètes, suffixes compris. Si votre modèle n’apparaît pas, ne déduisez pas sa compatibilité d’une simple ressemblance : reprenez la recherche à partir de l’identification complète du moteur.
Votre diagnostic est confirmé ? Comparez les références d’origine et les compatibilités indiquées sur chaque fiche pour choisir la bobine adaptée à votre moteur. Pour une recherche par fabricant, consultez aussi nos pièces d’allumage classées par marque.
5. QUELS POINTS RESPECTER POUR REMPLACER UNE BOBINE ?
Le démontage et les réglages dépendent du moteur. Préparez la documentation correspondant à votre modèle, les outils prescrits et la pièce compatible. Si l’accès, le branchement ou la procédure ne sont pas clairement identifiés, confiez le remplacement à un réparateur.

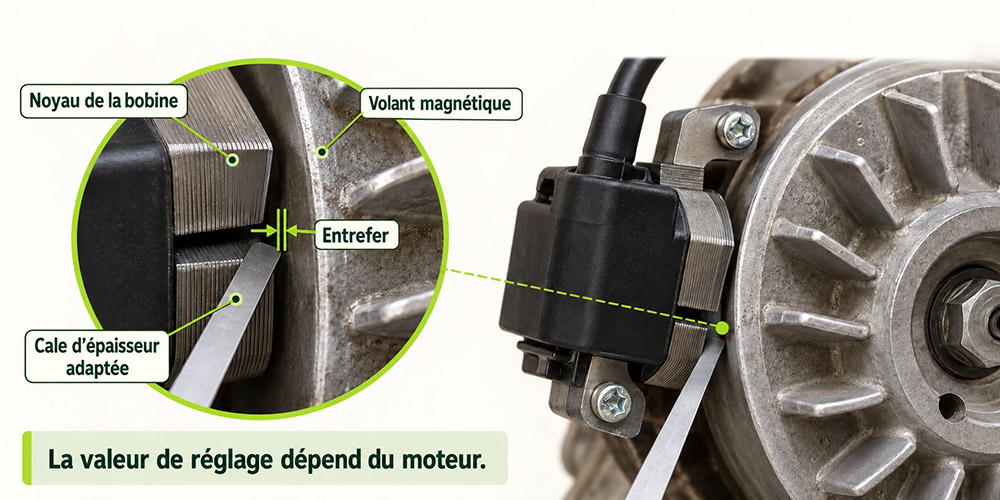

L’entrefer, c’est quoi ?
L’entrefer est le petit espace laissé entre les parties métalliques de la bobine et le bord du volant magnétique, la pièce ronde qui tourne avec le moteur. Les aimants du volant passent devant la bobine pour permettre la production de l’énergie d’allumage. Les deux pièces doivent rester proches, sans se toucher : un espace trop faible peut provoquer un frottement ; trop grand, il peut perturber l’allumage. On règle cet espace avec une cale d’épaisseur, à la valeur prévue pour le moteur.
- Avant la dépose : mettez la machine en sécurité selon la notice, puis photographiez le cheminement des fils et les fixations. Conservez la visserie et les éventuelles pièces intermédiaires.
- Au remontage : respectez les raccordements, le positionnement du câble et les prescriptions de serrage. Les fils doivent retrouver leur cheminement prévu, à l’écart des zones chaudes ou mobiles.
- Pour l’entrefer : réglez l’espace entre le noyau de la bobine et le volant magnétique uniquement à la valeur prescrite pour le moteur, avec une cale de l’épaisseur adaptée. Ne reprenez pas la mesure d’une autre machine.
- Avant la remise en service : remontez les protections et les carters, puis effectuez les vérifications de fonctionnement et d’arrêt prévues par le constructeur.
Entrefer et écartement de bougie : deux réglages différents. Le premier concerne l’espace entre la bobine et le volant ; le second, les électrodes de la bougie. Les valeurs et méthodes sont propres au matériel. Une carte de visite n’est pas une cale étalonnée et ne remplace pas la prescription du fabricant.
L’AVIS DE PHILIPPE, EXPERT MATIJARDIN
« Pour choisir votre bobine, partez de l’identification complète de la machine et du moteur. Sur Matijardin, utilisez le module de recherche de la page d’accueil, puis consultez les compatibilités listées sur la fiche de la pièce. Prenez le temps de comparer les références et les suffixes : deux bobines qui se ressemblent ne sont pas forcément interchangeables. Et avant de remplacer la vôtre, confirmez la panne : une mesure au multimètre n’a de sens que si elle correspond à la bonne procédure et à la bonne référence. »
